Регулируемый источник питания на ток до 1 А


Для питания многих переносных бытовых устройств или ремонта радиоаппаратуры удобно иметь стационарный универсальный источник стабилизированного постоянного напряжения. Обычно для такого источника достаточно регулировки выходного напряжения от 1,5...30 В при максимальном токе в нагрузке до 1 А.

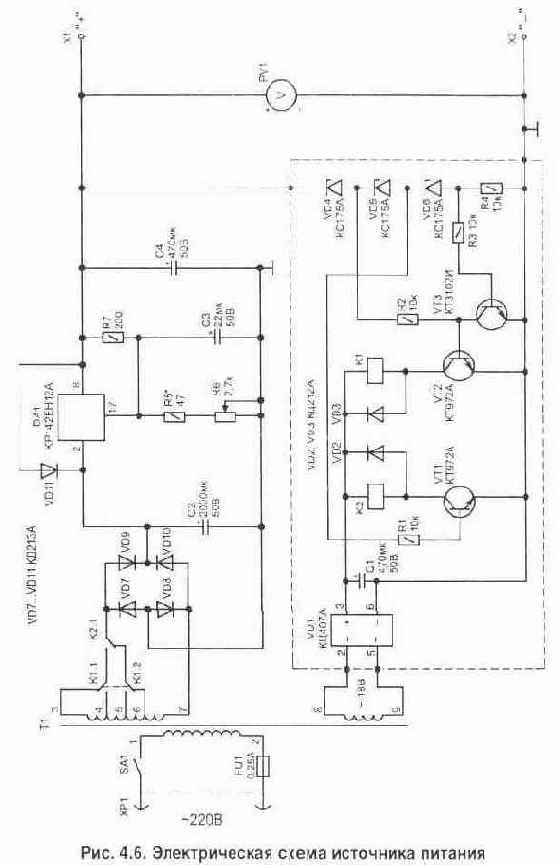

Такой источник легко можно выполнить на интегральной микросхеме из серии К142ЕН12А (Б), рис. 4.6. Ее схема включения является типовой и в особых пояснениях не нуждается. Микросхема внутри имеет защиту от перегрузки по току и позволяет рассеивать на радиаторе мощность до 10 Вт.

При изготовлении универсального источника питания с регулировкой выходного напряжения в широком диапазоне, чтобы обеспечить для силового транзистора облегченный режим, часто используется се-


тевой трансформатор с секционированной вторичной обмоткой. В этом случае отводы трансформатора соединяются вручную при помощи переключателя в зависимости от уровня выходного напряжения так, чтобы разность между входом и выходом не была очень большой. Вместо переключателя эту задачу вполне может выполнять автоматическое устройство, выделенное на рисунке пунктиром.

Для переключения четырех отводов вторичной обмотки трансформатора Т1 достаточно всего двух реле, имеющих по две группы переключающих контактов. Реле включаются в определенной последовательности. На схеме показано исходное положение контактов К1 и К2, когда ни одно из них не включено.

Коммутатор имеет три порога переключения и управление работой реле выполняется следующим образом:


1) как только напряжение на выходе превысит 7,5 В — включится реле К1;

2) при превышении уровня 15В — сработает реле К2;

3) при превышении уровня 22,5 В — отключится К1.

При этом напряжение, снимаемое со вторичных обмоток трансформатора Т1, будет ступенчато возрастать.

Уровень порога переключения определяется рабочим напряжением применяемых стабилитронов (VD4...VD6). В данном варианте схемы для стабилитронов КС175А он составляет 7,5 В. Это позволяет на выходе источника питания изменять напряжение от 1,5 до 30 В только одним регулятором (R6).

Схема исключает дребезг контактов реле при переключении и при правильном монтаже коммутатора он в настройке не нуждается.

В устройстве использованы детали: переменный резистор R6 типа СПЗ-4а, остальные резисторы МЛТ или С2-23. Полярный конденсатор СЗ лучше использовать танталовый, например типа К52-1Б, К53-4А; С1, С2 и С4 могут быть любого типа.

Транзисторы VT1, VT2 должны быть с большим коэффициентом усиления и их можно заменить на КТ829 (А...Г).

Реле К1, К2 применяются на рабочее напряжение 24...27 В и должны иметь две группы переключающих контактов, допускающих коммутацию тока до 1...2 А. Например, такими являются РПГ-8-2602 на 24 В, РЭС48 РС4.520.203, РЭС47 РФ4.500.407 и некоторые Другие.

Сетевой трансформатор Т1 можно использовать из серии унифицированных ТПП255-220-50, ТПП276-220-50. ТПП292-220-50. Нумерация подключаемых обмоток может быть такой же, как показана в Л20, стр. 111. Не сложно также изготовить сетевой трансформатор на основе любого имеющегося у вас трансформаторного железа (методика его расчета приведена в той же книге на стр. 167).

Микросхему DA1 устанавливают на радиатор. При этом радиатор не должен иметь электрического контакта с корпусом конструкции, так как у DA1 вывод 8 соединен с крепежным элементом микросхемы.
