Звуковой сигнализатор с меняющейся частотой звука

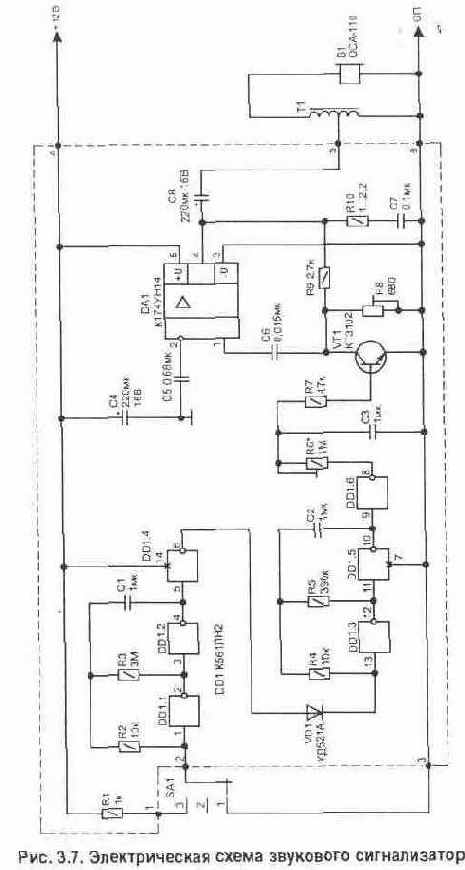

На основе интегральной микросхемы звукового усилителя К174УН14 (TDA2003) можно выполнить звуковой сигнализатор с изменяемой частотой звука, рис. 3.7. Сам звуковой генератор (DA1) собран по схеме, описанной в предыдущей статье. Единственное отличие заключается в использовании дополнительного транзистора VT1 и двух низкочастотных генераторов, собранных на логических элементах КМОП микросхемы DD1.

Генератор, выполненный на элементах DD1.3, DD1.5, работает на частоте 0.7...1 Гц. Сигнал с выхода DD1.6 поступает через резисторы R6-R7 на управление транзистором VT1, что обеспечивает изменение частоты звука. Частота на выходе DA1/4 генератора будет циклически меняться в зависимости от изменения сопротивления эмиттер-коллектор транзистора VT1. При этом в зависимости от положения переключателя SA1 сигнализатор может работать в одном из трех режимов:


1) непрерывный сигнал одной частоты;

2) сигнал с изменяемой частотой, при этом будут чередоваться интервалы звучания сирены и однотонного звука;

3) сигнал с изменяемой частотой.

Генератор на элементах DD1.1-DD1.2 управляет работой второго генератора (DD1.3, DD1.5). Когда на выводе DD1/6 присутствует уровень лог. "1" (он через диод VD1 поступает на DD1/13) — второй генератор перестает работать и на выходе будет однотонный звук.


Настройка схемы заключается в установке резисторами R8 и R6 необходимого диапазона перестройки частоты, а также частоты, с которой будет чередоваться смена звука, что зависит от номиналов элементов R3 и С1.

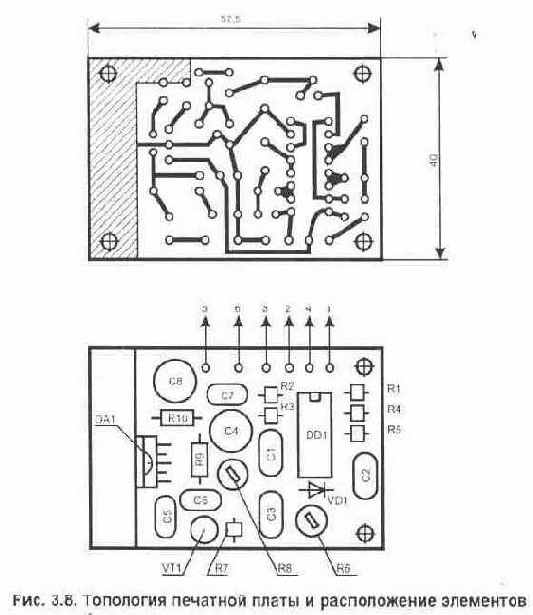

Все элементы, выделенные на схеме пунктиром, размещены на односторонней печатной плате размером 57,5х40 мм, рис. 3.8.

Устройство не критично к типам применяемых деталей и точности соответствия номиналов. Подстроенные резисторы (R6 и R8) использованы малогабаритные: типа СПЗ-19а.

В качестве звукового излучателя (ВА1) может быть применен пьезосигнализатор ОСА-110. Он имеет габариты 70х70х35 мм и обеспечивает параметры:

громкость звука на расстоянии 1 м не менее 110дБ;

резонансную частоту 2,2±0,5 кГц;

подводимую амплитуду сигнала до 200 В;

диапазон рабочих температур-45...+55°С.

Для работы пьезоизлучатепя с максимальной громкостью его питание выполняется через повышающий напряжение автотрансформатор Т1. Для изготовления Т1 удобно использовать магнитопровод трансформатора от старых моделей телефонных аппаратов. Потребуется удалить все обмотки и намотать 1600+80 витков проводом ПЭЛ диаметром 0,12 мм (последние 80 витков выполняются проводом диаметром 0,25 мм).

К выходу генератора может подключаться также и обычный электромагнитный динамик мощностью около 5 Вт и сопротивлением 4 Ом. В этом случае автотрансформатор Т1 не нужен.


Устройство работает при питании от источника напряжением от 3 до 15 В. При напряжении 12 В потребляемый ток составляет не более 0,3 А.
